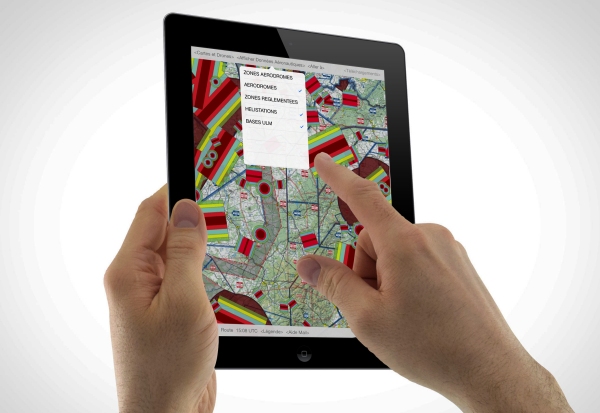

ipadaipdronesNous avons vu que le vol d’un hélicoptère ou d’un multirotor radiocommandé est soumis à des règles très complexes auxquelles se réfèrent les arrêtés du 11 avril 2012. Il en va de même pour les avions, les planeurs, les autoplaneurs, les autogires et autres engins volants, mais ce n’est pas simplement pas le propos d’Helicomicro… Il faut d’ailleurs savoir que les professionnels des drones civils sont soumis aux mêmes règles d’insertion dans l’espace aérien que les pratiquants pour les loisirs. Pas de jaloux, tout le monde loge à la même enseigne, et cela quels que soient les scénarios (S1, S2, S3 ou S4) dans lesquels ils évoluent. Si nous avons sollicité l’intervention d’Olivier Duque pour expliquer les règles d’insertion dans l’espace aérien, et à quel point elles sont difficiles à être suivies par les amateurs de drones, ce n’est pas innocent. Le service F-AERO qu’il propose pour les pilotes est maintenant disponible dans une version destinée aux télépilotes de drones. Les professionnels, bien sûr, mais aussi les amateurs pour leurs loisirs. Il s’appelle AIP-DRONES.fr, et ça se passe ici

app iPad : Drones - Espace Aérien France
App iPad : Drones – Espace Aérien France

Helicomicro : Votre spécialisation dans les outils de sécurité aéronautique a abouti à la diffusion d’un service destiné aux pilotes de drones – de loisirs et professionnels. Vous avez carte blanche pour en parler !
Olivier Duque : Nous avons développé la première carte aéronautique de l’espace aérien pour les aéronefs qui circulent sans personne à bord, communément appelés drones ou aéromodèles. Il s’agit du premier service cartographique dédié en France concernant l’utilisation de l’espace aérien par les drones et conditions d’insertion dans l’espace aérien, conforme aux arrêtés du 11 avril 2012. L’application cartographique AIP-DRONES.fr s’appuie sur des fonds de cartes aéronautiques de référence ainsi que les bases de données aéronautiques officielles (Eurocontrol) et de la Base ULM de la FFPLUM. Les couches Google Maps, Sat, Plan ainsi qu’OpenStreetMap permettent d’affiner la préparation d’un vol. Pour faciliter la visualisation des zones d’emprise d’aéroports et d’hélistations, l’ensemble des 1850 aires de décollage évoquées dans l’annexe II de l’arrêté régissant les vols est matérialisé de manière graphique, à l’échelle, avec une lecture aisée des différentes conditions de pénétration, accompagné par les indications de la distance et de la hauteur du plafond.

HM : Parlez-nous des différentes versions de l’application ?
OD : La première version du service cartographique AIP-DRONES.fr est proposée de 2 manières différentes : en Webservices et en application iPad. Le Webservices est une base cartographique accessible en ligne à partir d’un navigateur sur un ordinateur. Il sera également fonctionnel sur le navigateur d’une tablette (peu importe le système d’exploitation). Il faudra être connecté à Internet pour en profiter, et payer une redevance d’utilisation. L’application pour iPad est en revanche utilisable sans accès à Internet – donc en pleine nature par exemple.

HM : Vous proposez aussi des services destinés aux professionnels de l’industrie des drones ?
OD : Oui ! Pour les professionnels, le service peut peut être exploité via une interface de programmation (API) qui le rend accessible à un logiciel tiers. Par exemple un SIG, système d’information géographique, une station sol, un WMTS, Web Map Tile Service, Google Earth, etc. Il est aussi déployable à la demande en intranet sur un serveur d’un opérateur de drones ou encore cédé avec son process et ses sources à une société de services souhaitant réaliser une exploitation directe ou exclusive du projet AIP-DRONES.

HM : Parlez-nous de l’application iPad…
OD : C’est une exclusivité pour Helicomicro ! C’est une application native pour iPad, disponible sur l’App Store d’Apple. Elle coûte 9,99 €. Pour ce prix, elle fournit une carte des espaces réglementés pour les drones sur la France, métropolitaine et Corse, ainsi que les cartes aéronautiques officielles. Ces espaces réglementés sont les zones des annexes I et II de l’Arrêté du 11 avril 2012 relatives à l’espace aérien par les aéronefs qui circulent sans personne à bord. L’application matérialise les zones interdites ou restreintes sur une carte géoréférencée.

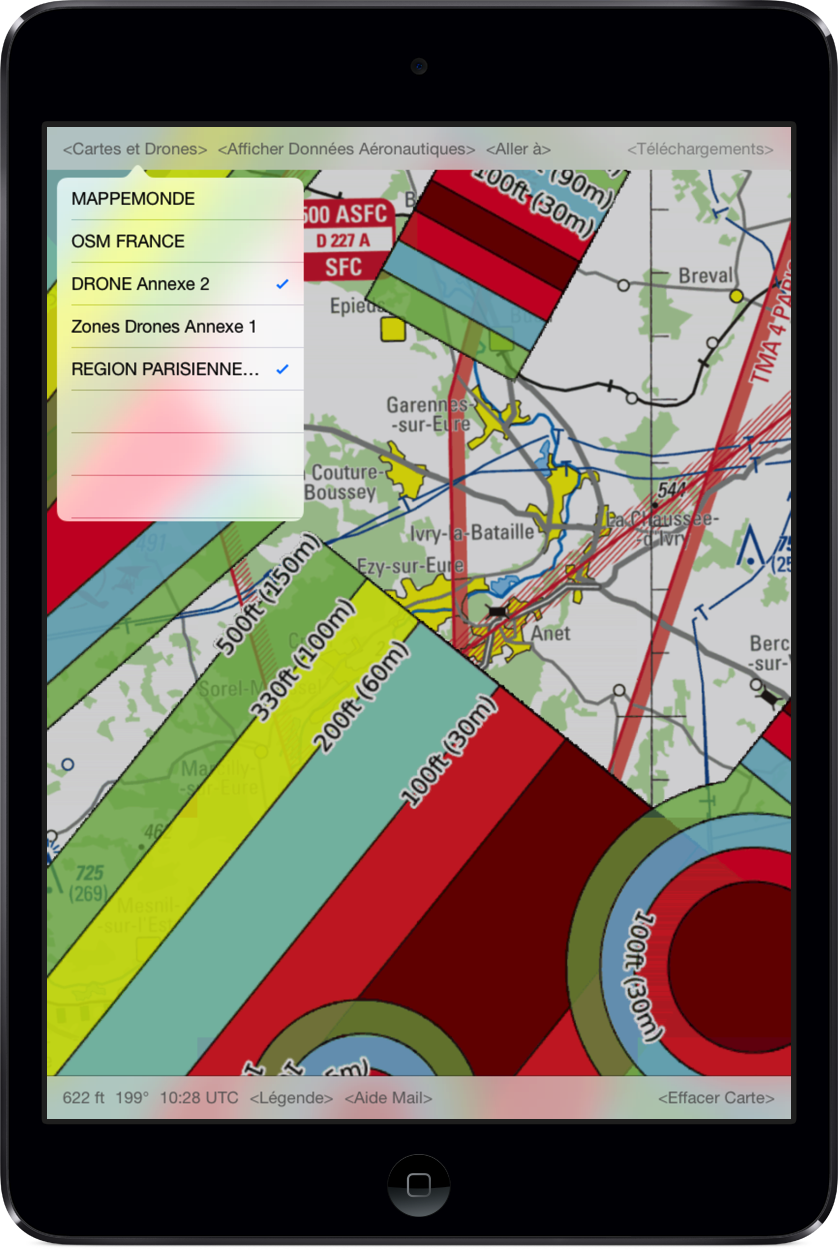

app iPad : Drones - Espace Aérien France
App iPad : Drones – Espace Aérien France

HM : Il y a plusieurs sources d’informations pour déterminer les espaces réglementés. Que trouve-t-on dans l’application ?

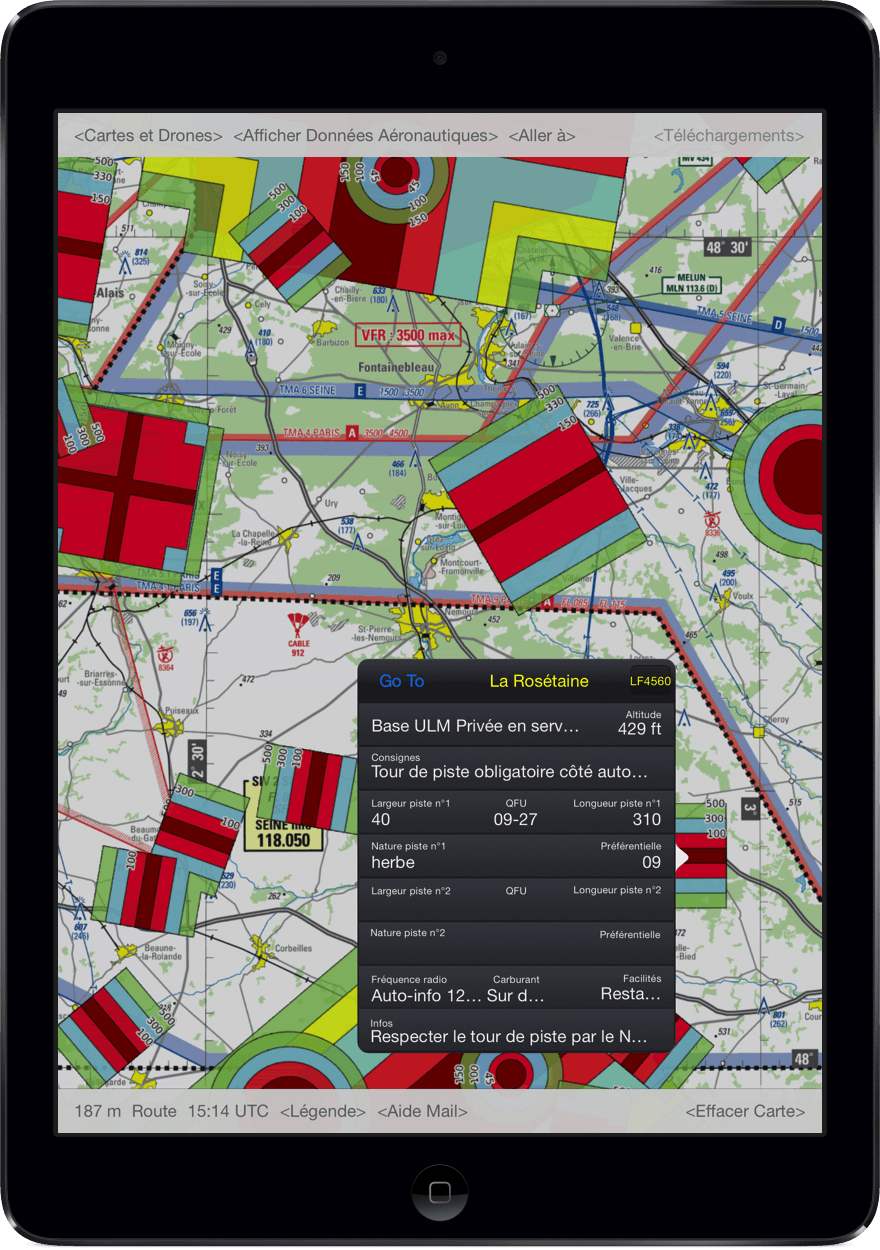

OD : Avec une carte déroulante, le télépilote se géolocalise et visualise en temps réel les zones à risque autour de lui. Il peut aussi profiter d’une carte OpenStreetMap embarquée sur l’iPad, sans qu’il soit besoin d’être connecté à Internet. L’application propose les espaces réglementés et les zones réglementées. C’est-à-dire les CTR, P, D, R, RTBA, aérodromes, hélistations, terrains ULM… Elle offre également des outils pour des tracés de vols, l’indication de l’altitude, les waypoints, etc. Un achat optionnel permet d’obtenir les cartes aéronautiques officielles, OACI-IGN, SIA. Il est conseillé d’en acquérir au moins une.

HM : Pourquoi est-il conseillé en plus d’acquérir une carte aéronautique en achat intégré ?
OD : Pour avoir une vision complète des conditions d’insertion dans l’espace aérien, il s’avère nécessaire d’utiliser un fonds de carte aéronautique et de disposer de l’ensemble des informations permettant d’utiliser son drone en toute sécurité. La carte des espaces réglementés pour les drones est développée autour de données aéronautiques : une carte aéronautique facilite la compréhension de l’environnement et répertorie les agglomérations, etc.

app iPad : Drones - Espace Aérien France

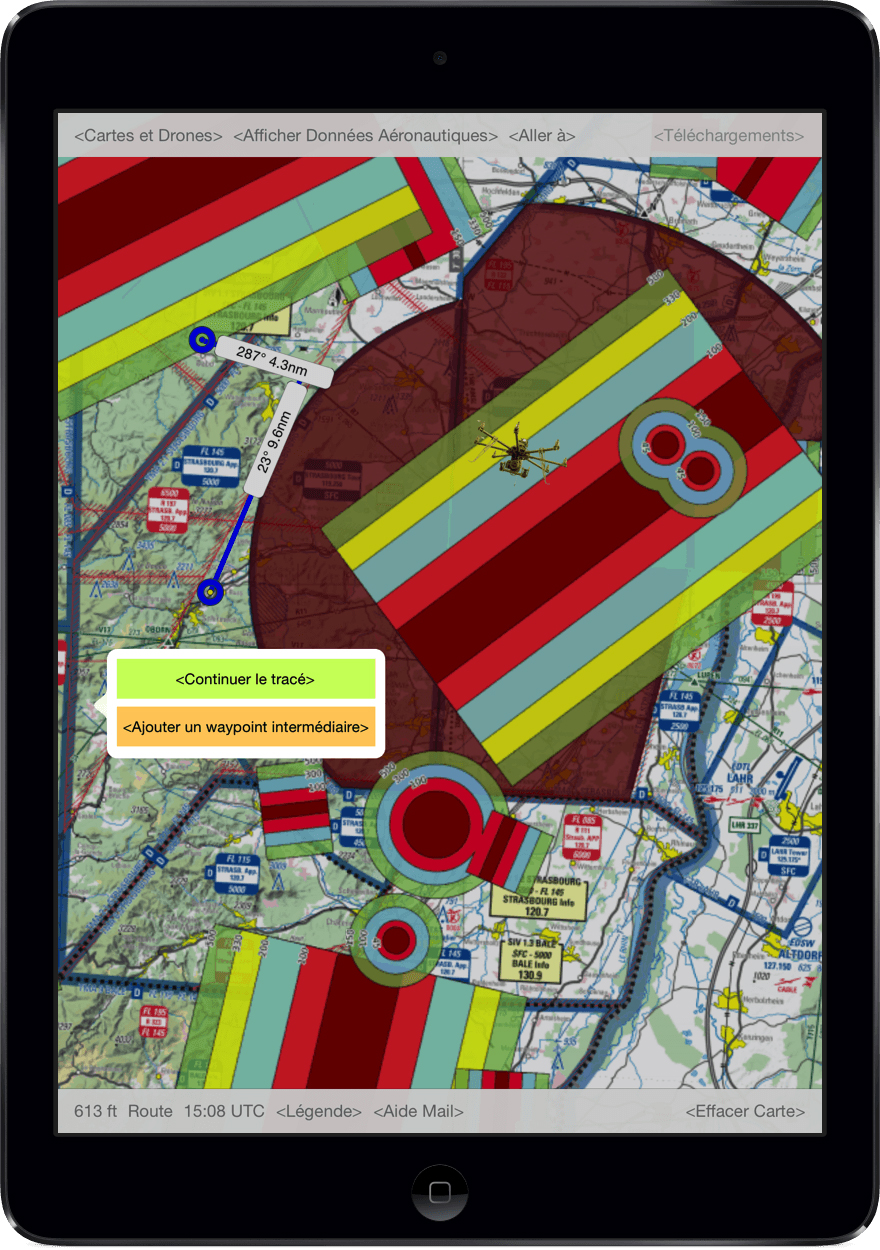

iPad : espace aérien Préparation du vol Drone

HM : Pourquoi une telle différence de prix entre la  carte aéronautique optionnelle proposée « France OACI IGN » et « SIA Marseille – Delta du Rhone » ?
OD : Les prix des cartes sont fixés par le coût de la licence et redevance de l’éditeur (IGN, SIA). L’IGN publie la carte OACI au 1:500 000 de manière annuelle. Elle est proposée à 28,99 € (contre 80 € dans le commerce) et couvre toute la France. Le SIA publie semestriellement 6 cartes régionales au 1:250.000. Chaque région est proposée 14,99 €. Pour savoir celle qu’il vous faut, vous pouvez consulter cette page.

HM : Est-ce que l’utilisation de cette application permet de répondre pleinement à la réglementation France ?
OD : Cette app est un support d’information cartographique permettant de visualiser les exigences liées à l’espace aérien définies dans l’arrêté du 11 avril 2012 relatif à « l’utilisation de l’espace aérien par les aéronefs qui circulent sans personne à bord » (à consulter ici). Mais il faut aussi vous référer à l’autre arrêté du 11 avril 2012 (voir ici).

HM : Est-ce que l’app utilise des informations actualisées et d’une source officielle ?
OD : Les informations utilisées sont officielles, retraitées par AIP-DRONES. A ce titre, elles peuvent présenter des anomalies. Les cartes aéronautiques proposées en achat supplémentaire intégré sont officielles et à jour de publication. Les représentations graphiques des volumes de restrictions des vols de drones permettant la protection des aires de décollages sont générées à partir des données publiées d’avril 2014. Les mises à jour seront fréquentes, à télécharger par l’utilisateur. Pour l’instant, l’app couvre la France métropolitaine et la Corse, mais nous espérons rapidement pouvoir proposer la France d’outre-mer en obtenant les licences adéquates.

Sources AIP-Drones.fr
Principe et légende des cartes de volumes Drones Source AIP-Drones.fr

HM : Pourquoi les cartes sont-elles pixelisées lorsque j’essaie de zoomer ?
OD : Notre choix s’est orienté vers l’utilisation d’un moteur de carte déroulante géoréférencée, avec un déplacement sans besoin d’être connecté à Internet. Les cartes doivent être intégrées dans l’app, elles ne pouvaient pas conséquent pas être proposées avec un zoom élevé.

HM : Questions pratiques… Pourquoi l’app indique mon altitude en pieds (ft) ? Et pourquoi l’app indique-t-elle l’heure UTC ? Si je n’ai pas de puce GPS intégrée , est-ce cette appli fonctionne ?
OD : Le GPS indique l’altitude par rapport au niveau de la mer ( à différencier de la hauteur par rapport au sol) en pieds car c’est la référence aéronautique. Mais en tapotant sur l’indication de l’altitude en ft, celle-ci bascule en mètres. L’heure UTC (au Méridien de Greenwich) est la référence aéronautique. Pour les drones et les aéromodèles, les vols doivent se faire durant la journée aéronautique. Or lever et coucher du soleil sont indiqués en heures UTC. Si la position GPS n’est pas connue, l’iPad peut tenter d’obtenir une géolocalisation de type triangulation 3G, mais c’est uniquement si l’utilisateur dispose d’un accès à Internet. Dans le cas contraire, il peut simplement indiquer où il se trouve en touchant l’écran.

HM : A quand une version iPhone et une version Android ?
OD : Ce n’est pas pour tout de suite, nous avons préféré nous concentrer sur la version iPad. Mais le webservice de cartes est accessible aux smartphones et aux tablettes iOS, Windows ou Android via une version mobile adaptée.

Cette découverte des règles qui régissent l’insertion des hélicoptères et multirotors dans l’espace aérien est un peu perturbante pour qui désire simplement décoller après avoir acheté son engin volant dans le commerce. Surtout après avoir appris avec bonheur que les prises de vues depuis un drone étaient tolérées pour un usage privé. La complexité des textes et la variété des sources cartographiques, des informations, place ces règles hors de portée du grand public. Qui, pour autant, ne doit pas s’en dédouaner puisque la sécurité est en jeu. Evidemment, il est possible de voler sans se préoccuper de tout cela. Comme il est possible de conduire en voiture sans respecter les panneaux Stop, Sens interdit, les feux de signalisation… Aux risques et périls des autres ! Voilà pourquoi nous avons accueilli avec grand intérêt AIP-DRONES.fr, et ouvert nos colonnes à ces séances de questions et réponses avec Olivier Duque. Le service constitue à ce jour le seul moyen dont nous ayons connaissance pour rendre ces règles accessibles à tous – et pas uniquement aux spécialistes de l’aéronautique. Notre sentiment ? Il devrait même être proposé par les pouvoirs publics puisqu’il est question de sécurité !

Source AIP-Drones.fr ipad

Pour ne pas faire les choses à moitié, AIP-DRONES.fr nous fait la gentillesse d’offrir 10 licences du logiciel pour iPad. Pour en obtenir une, c’est tout simple : laissez un commentaire sur cette page en indiquant “NEED” dans le texte, nous demanderons à une main innocente de procéder à une sélection… Si vous n’avez pas d’iPad, vous pouvez tout de même commenter, hein, mais sans indiquer “NEED” pour laisser leur chance aux autres !

Edit : game over, les 10 licences ont été attribuées par la magie de la fonction Random d’Excel ! Les NEEDeurs élus ont été prévenus par email…

Une vidéo…

Elle montre un avion atterrir et redécoller d’un glacier. A cet endroit, la signalisation est inexistante, et le partage de l’espace aérien doit se faire de manière efficace.
