Nous avons vu dans le précédent post qu’il était important de connaître les règles d’insertion dans l’espace aérien pour faire décoller un drone, même pour les loisirs. Le sujet est particulièrement complexe, et fait appel à des notions d’aéronautique qui échappent au commun des mortels. Vous avez envie de comprendre tout de même les règles que tous les télépilotes d’aéromodèles – c’est-à-dire les pilotes de drones de loisirs – sont supposés suivre ? Pour les explications, nous avons fait appel à Olivier Duque, déjà cité dans le précédent post. Il propose AIP-DRONES, un service qui facilite l’agrégation des sources d’informations à consulter. Vous allez le constater, ce service sera la bienvenue…

Helicomicro : Les “zones interdites et la proximité d’aéroports”, comment ça marche ?
Olivier Duque : L’article 4 qui concerne les vols pour les loisirs indique qu’il ne faut pas évoluer dans « l’emprise d’un aérodrome, ou à proximité d’une infrastructure destinée à l’atterrissage ou au décollage » ni interférer « avec un espace aérien contrôlé ou une zone réglementée, dangereuse ou interdite ». Toutes ces zones et restrictions sont essentiellement actives dans l’espace aérien réservé aux vols des drones, à savoir depuis le sol jusqu’à 150 mètres de hauteur. Les télépilotes de drones ou d’aéromodèles sont supposés se conformer à ces règles.

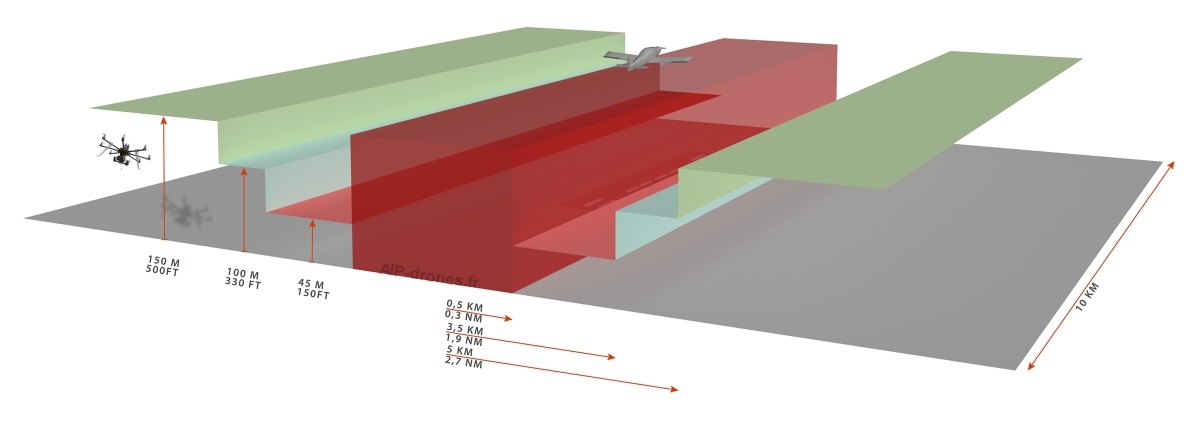

emprise-cas1-3D
Volume de protection de drones à proximité d’une piste de vol VFR, vu en 3D. Cas 1 (piste <1200 mètres)
source AIP-Drones.fr
emprise-cas1-2D
Volume de protection de drones à proximité d’une piste de vol VFR, vu en 2D. Cas 1 (piste <1200 mètres) – source AIP-Drones.fr
rtba
Réseau Très Basse Altitude défense. Carte DIRCAM – SIA

HM : En France, il y a des zones spécifiques aux usages militaires. Ca fonctionne comment ? Il y a un risque de se retrouver sur le chemin d’un Rafale ?
OD : En plus de leurs aérodromes et espaces associés, les militaires disposent de couloirs à très basse altitude qui les autorisent à voler en avion de chasse à très haute vitesse et sans respect des règles d’anticollision. Ou bien en hélicoptère de combat – ce sont d’ailleurs eux qui se trouvent souvent à très basse altitude. Ces couloirs sont dits RTBA, Réseau Très Basse Altitude. Pour répondre à la question, oui, il est possible de croiser un Rafale en drone puisque ces couloirs peuvent débuter au sol. Il faut savoir qu’ils sont activables sur des créneaux horaires publiés 48 heures à l’avance. Dans la pratique, si vous savez évoluer dans une RTBA, il faut impérativement vérifier les horaires d’activation ! Ils disposent aussi de zones spécifiques de protection de leurs activités au sol, par exemple pour protéger un champ de tir. Ce sont les ZIT (Zone d’Interdiction Temporaire), les ZRT (Zone Réglementée Temporaire), les P (zone interdite), les D (zone dangereuse), les R (zone réglementée). Ces zones peuvent aussi protéger un intérêt civil (centrale nucléaire, rassemblement, etc). Elles sont toutes activables par créneaux connus chaque 28 jours et par publication officielle à l’attention des pilotes. Ce sont les NOTAM (NOtice To AirMen) et les Sup AIP, c’est-à-dire Suppléments AIP (Aeronautical Information Publication).

HM : Et pour l’aviation générale et marchande ?
OD : Les aérodromes ayant une activité significative ou potentiellement de vols aux instruments se protègent avec un à trois volumes. Tout d’abord la simple zone d’aérodrome avec une fréquence Tour de contrôle qui nécessite un échange radio et une permission avant toute action et pénétration. Ce qu’un drone de loisirs ne peut pas faire. Ensuite une CTR, ConTRol zone qui est un volume “champignon” autour de l’aérodrome : il débute obligatoirement au sol et assure une protection des arrivées et départs. Enfin une TMA (Terminal Manoeuvring Area) au-dessus de la CTR qui va assurer les procédures d’approche et d’attente. Les drones ne sont pas du tout autorisés à voler dans les zones CTR puisqu’elles débutent toujours au sol. Ils ne sont pas concernés par les TMA puisqu’ils n’ont pas le droit de monter à plus de 150 mètres d’altitude. Sur la coupe ci-dessous, on voit les CTR qui chapeautent Cannes et Nice, puis les TMA au-dessus.

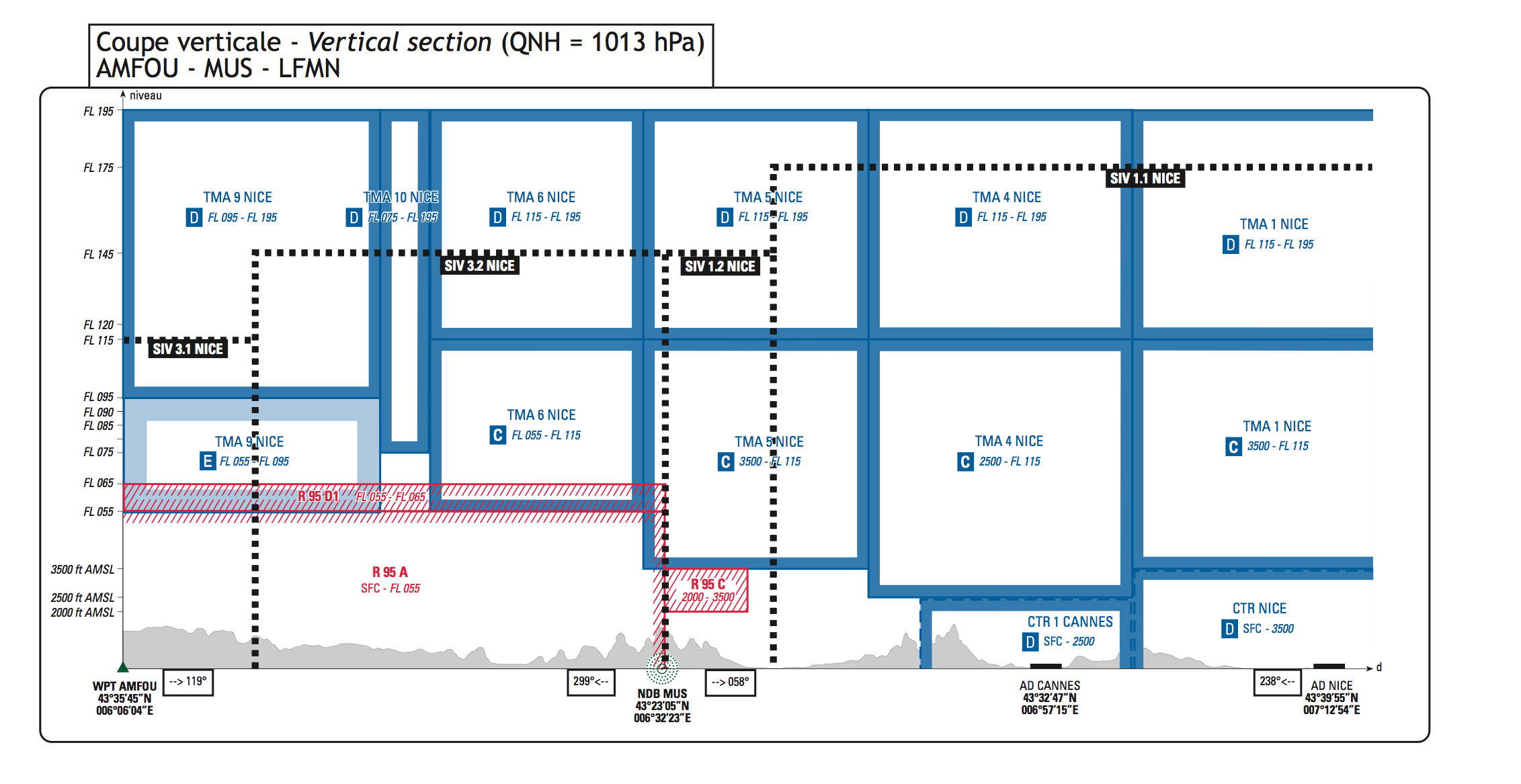

CTR-TMA
Coupe de l’espace aérien – extrait carte aéronautique SIA

HM : Ce n’est pas tout ?
OD : Non ! A ces 3 volumes s’ajoutent certaines classes d’espace aérien qui étendent la protection, dont la plus restrictive est la classe A puisqu’elle interdit à tout aéronef d’évoluer en VFR, c’est-à-dire en vol à vue. Il s’agit généralement de zones dans lesquelles le trafic aérien est très dense. En France, tout Paris est en classe A, impénétrable à partir du sol. Les autres classes A françaises sont au-dessus de la hauteur de 150 mètres qui constitue le plafond pour les drones. landscapeAttention : cela signifie que si un drone évolue trop haut, il se trouve dans une zone où les autres usagers ne s’attendent pas du tout à le trouver. Avec tous les risques que cela comporte. Les classes C et D nécessitent un échange radio et une permission avant toute action et pénétration. Cela signifie bien sûr que les drones ne sont pas autorisés à voler dans les zones de classes C et D.

HM : Et hors de ces zones ?

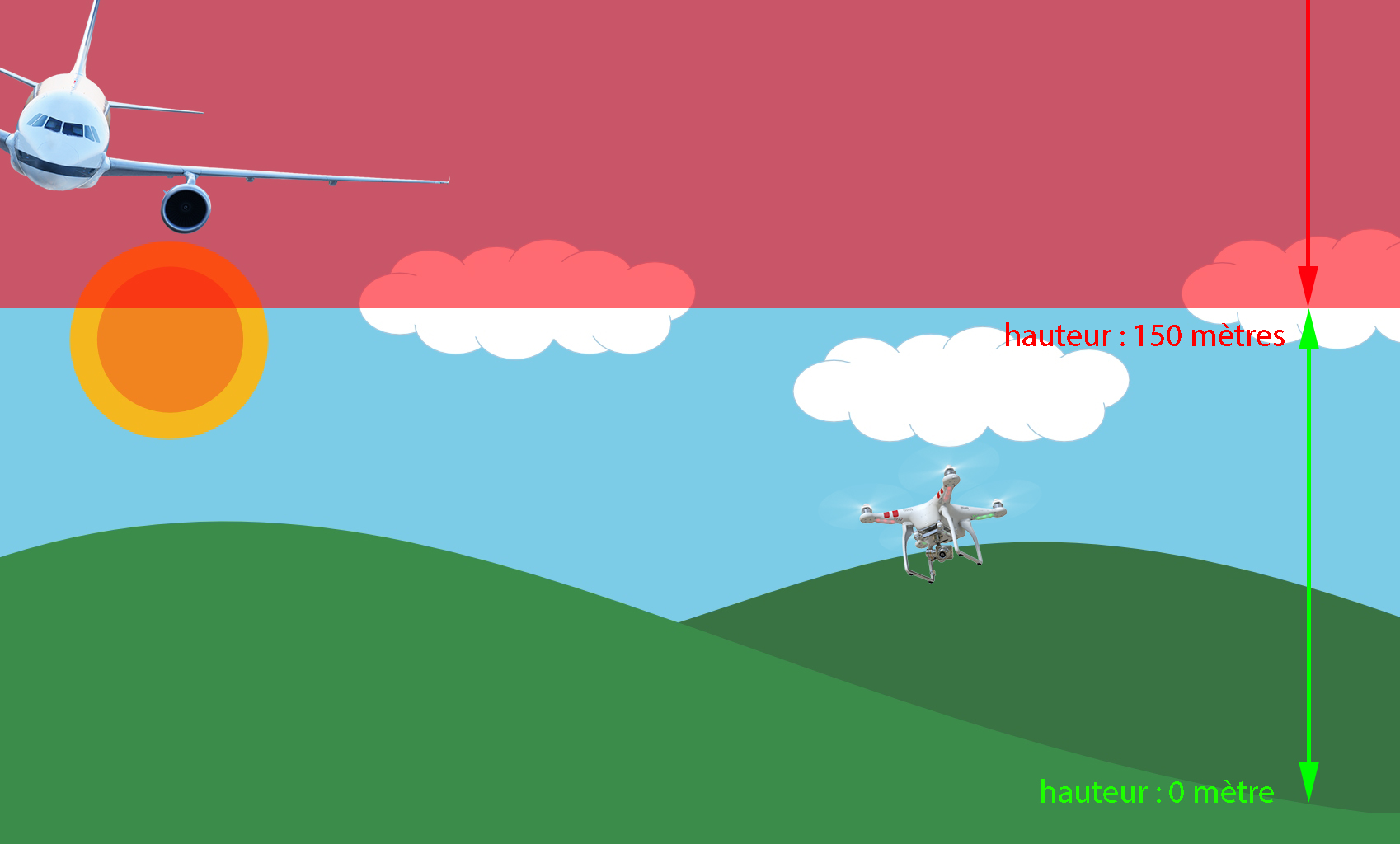

OD : Le plancher réglementaire de vol pour les aéronefs est à 150 mètres sol, ou 500 pieds sol. Soit exactement à la frontière du plafond de l’espace aérien réservé aux drones. Il faut savoir que les aéronefs peuvent néanmoins voler plus bas que 150 mètres sol et pénétrer les couloirs drones, dans le cadre d’entraînement en instruction et lors d’utilisation d’hélisurface (DZ).

HM : Tout ceci semble terriblement compliqué, carrément inaccessible pour le grand public. Où faut-il aller chercher ces informations pour les obtenir de manière officielle ?
geometreOD : Il faut disposer de plusieurs sources et savoir les interpréter. Tout d’abord l’AIP, qui est mise à jour tous les 28 jours. Il faut ensuite connaître les publications permettant de s’assurer des activations temporaires de zones restreintes. Il faut aussi disposer des bases de données AIP et de la base ULM pour répertorier les 4 cas de l’annexe II. Il faut impérativement disposer d’une cartographie aéronautique à jour. Enfin, mais là, c’est à vous de voir, il est conseillé de coopter un étudiant en Mathématiques Supérieures flanqué d’un géomaticien pour comprendre et déployer des paragraphes de l’arrêté comme celui-ci : « Lorsque la distance de l’aéronef à la droite support de l’axe de la piste, notée DA, est supérieure ou égale à 10 kilomètres, ou lorsque la distance à la droite support du seuil de piste physique le plus proche est supérieure ou égale à 15 kilomètres, l’aéronef évolue hors infrastructure destinée à l’atterrissage ou au décollage. IMG_1639-600Dans les autres cas, l’aéronef évolue hors infrastructure destinée à l’atterrissage ou au décollage lorsque sa hauteur de vol est inférieure aux valeurs suivantes définies en fonction de la distance DA… »

HM : Merci bien, Olivier, merci bien, on ne comprend plus rien du tout. Pour résumer, il faut savoir quoi ?
OD : Le télépilote de drone est un nouvel acteur aéronautique bienvenu parmi les pilotes d’avions, d’hélicoptères, d’ULM, de montgolfières, de planeurs. Ce qui est important à prendre en compte, c’est qu’il partage l’espace aérien avec l’aviation dès qu’il décolle. A ce titre, il est indispensable qu’il se conforme lui-aussi aux règles de l’air. C’est-à-dire voler éloigné des  zones peuplées et des rassemblements de personnes. Voler à moins de 150 mètres de hauteur – c’est une règle cruciale pour la sécurité puisqu’elle matérialise le plafond de l’espace aérien drone avec le plancher de l’espace aérien d’aviation générale. Il faut aussi voler hors des zones réglementées publiées (RTBA, ZIT, ZRT, P, R, D, CTR, classes A, C et D et selon les NOTAM). Enfin, voler éloigné de toutes pistes d’aérodromes, de bases d’ULM ou d’hélistations en respectant les distances et les plafonds spécifiques liés à la proximité.

Volume de protection drone
Volume de protection drone – ensemble des Cas
Carte source AIP-Drones.fr

HM : Même en pleine campagne, il faut respecter ces règles ? Voler à l’écart de tout ne semble pas bien dangereux…
OD : Il faut savoir qu’il y existe 420 aérodromes et 600 pistes en France, 450 hélistations et 800 pistes ULM. Ce qui signifie qu’il y aura toujours une aire de décollage à moins de 15 km d’un pilote de drone. Donc que le pilote risque de se trouver dans sa zone de protection associée, un espace soit totalement interdit soit limité en hauteur, en-dessous des 150 mètres habituellement à respecter. Donc oui, même en rase campagne, un drone peut faire une rencontre malheureuse… Et ce que j’en pense en tant que pilote d’hélicoptère léger ? En cas d’accident, ce n’est que quelque centaines d’euros perdus pour le télépilote du drone. Mais peut-être plusieurs morts de l’autre côté. Il faut appeler un chat un chat et se dire qu’une collision en vol est un risque qui peut avoir des conséquences dramatiques.

L’étude des cartes se révèle très instructive. Vous avez prévu un petit week-end dans la baie du Mont Saint-Michel ? L’envie de faire un tour avec votre multirotor et sa Gopro pour filmer le mont vous titille ? Sachez que l’abbaye est entourée d’une large zone interdite de vol entre le sol et 3000 pieds. monstmichelAutant dire que vous n’avez pas du tout le droit d’y faire décoller votre engin… Mais ça, encore fallait-il le savoir ! On voit cette zone notée R 12 sur la carte OACI 1:500 000e, avec 3000 souligné en rouge. Ce qui signifie du sol (pas de valeur indiquée sous le trait rouge) jusqu’à 3000 pieds, soit 915 mètres. Mais à quoi correspond cette zone R 12 ? Il faut aller sur le site du SIA (ici) pour tenter d’y trouver le PDF qui recense les zones interdites, dangereuses et réglementées. Bon courage, c’est un jeu de piste carrément chronophage. On y apprend finalement que la zone R 12 est à contournement obligatoire sauf dérogation préfectorale exceptionnelle après avis de la DSAC Ouest. La zone est un cercle de 1,6 NM de rayon centré sur l’abbaye du Mont Saint-Michel, pour protéger le site qui est classé. NM ? Mille nautique. Oui, il faut encore dégainer la calculatrice. 1,6 mille nautique équivaut à 3 kilomètres… Conclusion ? Ravisez vous, allez voler dans les prés salés sur la côte. Mais attention, vous devez vous tenir à distance de rassemblements d’animaux. Donc des troupeaux d’agneaux qui gambadent dans les prés salés…

La suite, c’est là, avec un outil destiné à faciliter (enfin !) la prise de renseignements et la consultation des diverses cartes aéronautiques…
