Hubsan Nano Q4 / Estes ProtoX
On croyait que le X4 de Hubsan ou le Ladybird de Walkera allaient rester longtemps les plus petits quadricoptères commercialisés dans le grand public. Ce serait sans compter sur la vitesse à laquelle évolue la miniaturisation des circuits électroniques ! C’est donc le constructeur Hubsan qui propose un nouveau micro quadricoptère, le Nano Q4. Nous avons testé la version commercialisée sous la marque Estes, le ProtoX. Quelles différences entre les deux appareils ? Aucune, mis à part les couleurs choisies… Dominantes blanches pour le NAno Q4, noires pour le ProtoX.

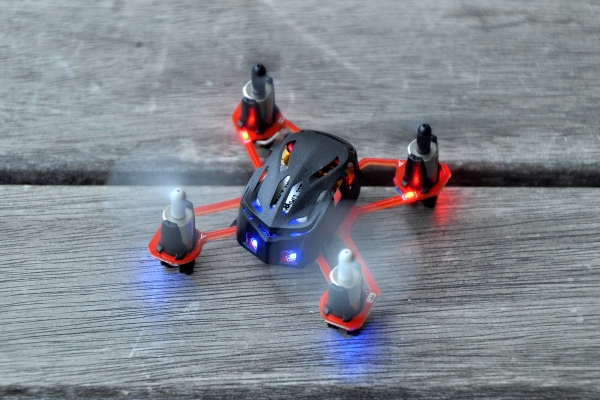

Tour du propriétaire

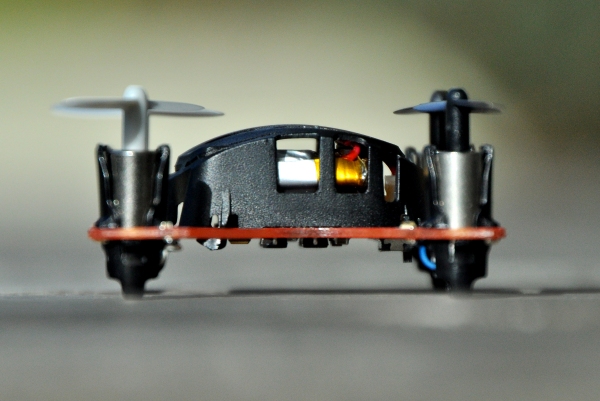

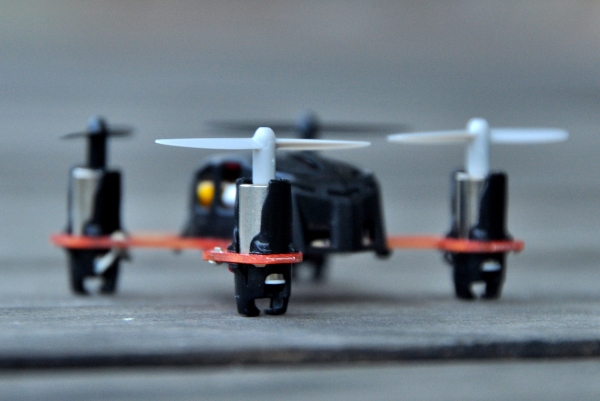

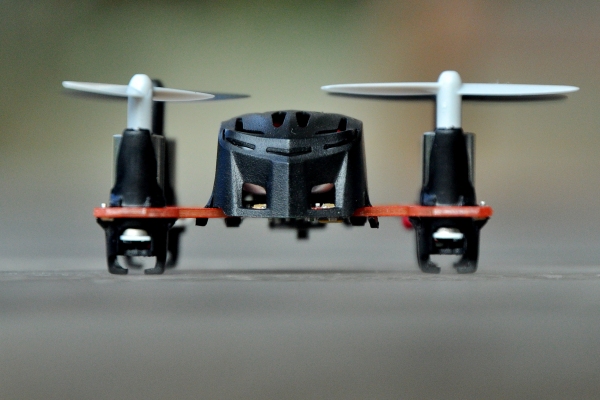

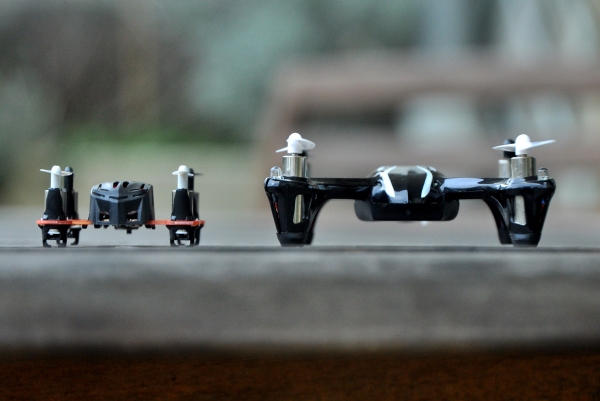

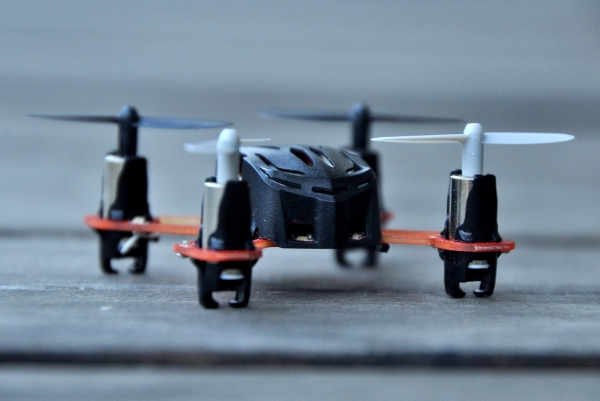

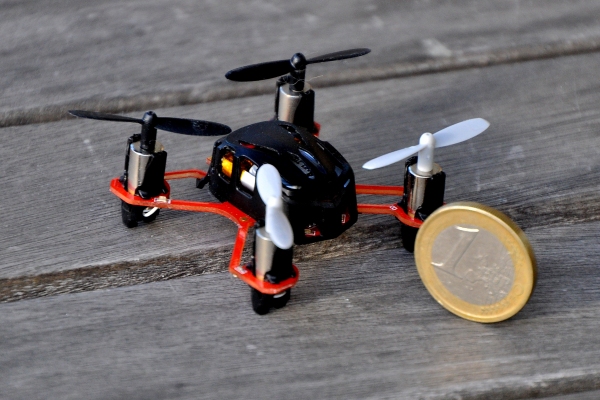

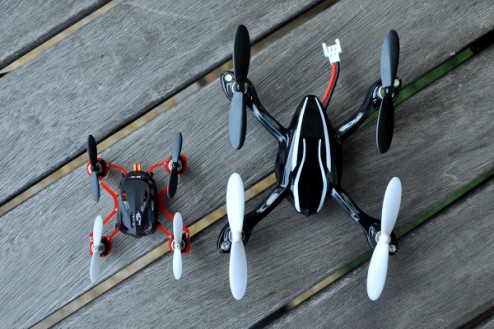

Le ProtoX mesure 4,5 cm de côté hors hélices. Soit moins… qu’une seule hélice du X4 de Hubsan ! En diagonale, il mesure 8 cm hélices comprises. La hauteur est de 2,2 cm. Même les micro hélicoptères PicooZ de Silverlit sont plus imposants !
Le poids ? Notre balance affiche 11,4 grammes. L’appareil bat décidément des records ! Pour cela, les bras des moteurs ont été évidés pour ne conserver que la partie indispensable et conductrice de courant. Les moteurs sont fixés sommairement, sans aucune protection, avec les fils d’alimentation apparents et très exposés. Sous l’appareil, la carte mère n’est pas plus protégée : tous les composants sont « à l’air ». Seule la batterie a droit à un traitement de faveur : elle est cachée sous un canopy ajouré (que nous avons pesé à 0,5 gramme). Ce canopy peut être ôté, mais ce n’est pas nécessaire, puisque la batterie est prévue pour chargée sans être retirée. C’est une toute petite batterie Lipo de 3,7V 100 mAh, qui pèse 2,8 grammes, attachée à la carte mère du ProtoX par un connecteur amovible. Une bonne nouvelle, car la durée de vie de cette micro batterie risque d’être courte.
Avant de décoller

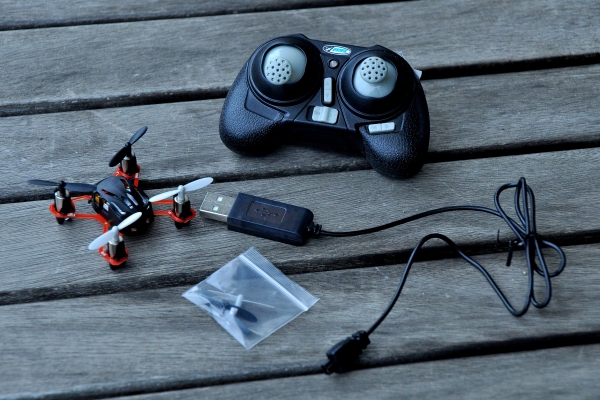

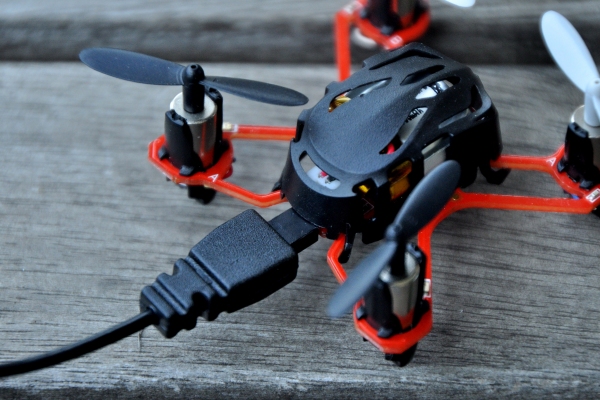

Il faut charger la batterie, justement. Le constructeur fournit pour cela un adaptateur en USB qui vient se brancher sur une petite languette à l’arrière de l’appareil. La durée de charge est assez courte : il ne faut pas plus de 16 minutes pour que la diode rouge du câble s’éteigne, signe que l’appareil est prêt à voler. Il faut encore penser à placer deux piles AAA dans la radiocommande du ProtoX avant de décoller. Cette radiocommande mérite quelques lignes. Elle est à l’image du ProtoX : minuscule ! A tel point qu’on a un peu de mal à la prendre en mains. Un bouton on/off et une diode pour témoigner du bon fonctionnement, deux joysticks, un trim pour l’avance et le recul, un autre pour la translation à droite et à gauche, et c’est tout ce qu’elle offre. Pas de bouton supplémentaire ni de trim sur la rotation à droite et à gauche. Bon, il va falloir se débrouiller avec cette radiocommande 2,4 GHz au design prévu pour… un hobbit. Une fois la radio allumée, il faut actionner le micro interrupteur situé sous le ProtoX. Les diodes s’allument, clignotent, et la liaison s’opère instantanément. Les diodes restent allumées, l’appareil est prêt à décoller. Notez que deux diodes bleues sont allumées à l’avant du ProtoX, complétées par deux autres petites diodes bleues formant des yeux. Quatre diodes rouges indiquent l’arrière de l’appareil.
Et c’est parti !

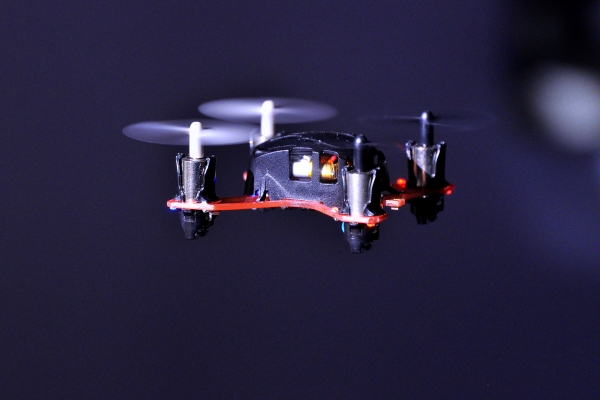

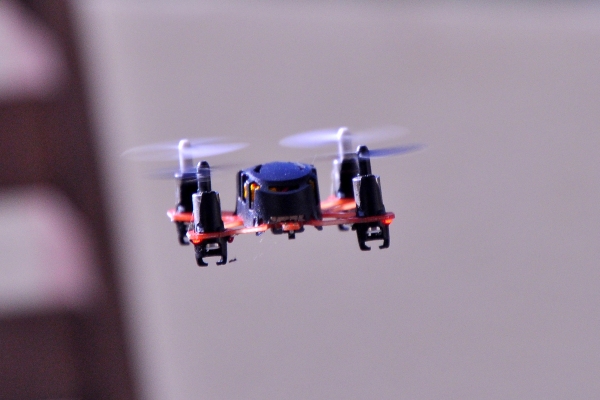

Poussez les gaz : le ProtoX décolle franchement et se place en vol stationnaire, avec très peu de dérive. S’il y en a, vous pouvez la contrer tout doucement, le temps de modifier les trims. Le vol est très agréable : les moteurs font peu de bruit, l’engin est particulièrement stable – alors qu’on s’attendait à ce qu’un appareil si petit vacille et tremblote.

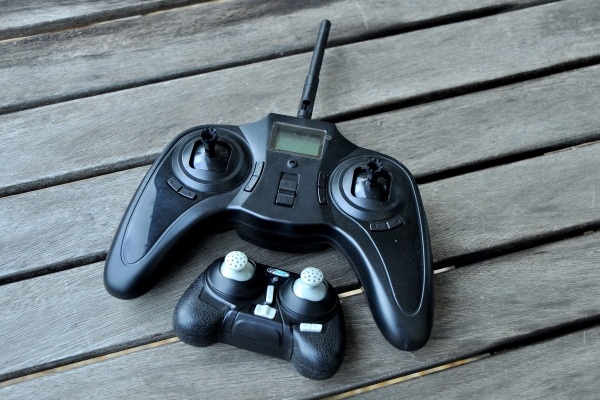

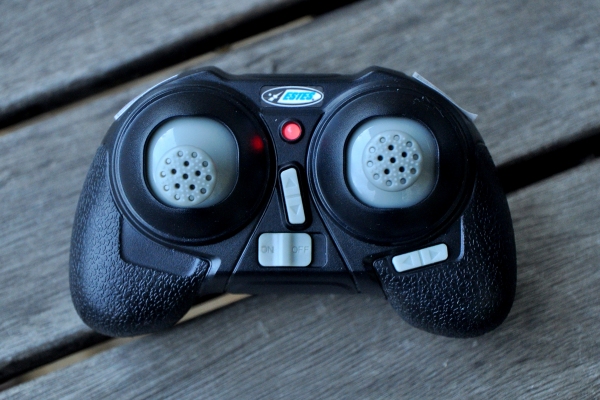

Mieux que cela, le ProtoX réagit à vos sollicitations au quart de tour, malgré la radiocommande qui n’est pas vraiment très facile à manipuler. L’appareil monte vite, prend de la vitesse. Son comportement est très proche de celui d’un X4 de Hubsan ! L’autonomie ? Qui dit petite batterie dit temps de vol court, forcément. Le ProtoX ne faillit pas à cette règle. Il vole pendant 3 minutes et 30 secondes à pleine puissance, après quoi les diodes se mettent à clignoter, signe qu’il est temps de se poser. Mais l’appareil continue à fonctionner pendant plus d’une minute : les gaz sont définitivement coupés au bout de 4 minutes et 40 secondes. C’est peu, c’est vrai, mais cela constitue tout de même une belle performance pour une batterie de 100 mAh !
Haute voltige ?
Le ProtoX est-il capable de figures de voltige ? Il est possible d’appuyer sur les joysticks de la radiocommande, comme sur celle du X4, mais la manipulation ne déclenche pas le mode Expert. En tous cas l’appareil ne part pas en tonneau ou en looping quand on le sollicite… L’appareil serait-il privé de voltige parce qu’il n’en est techniquement pas capable ? Pas du tout. Car si vous délaissez la micro radiocommande fournie pour celle d’un Hubsan X4, non seulement la liaison s’établit immédiatement, mais le ProtoX profite alors du mode Expert ! Et les tonneaux, ça se déclenche comment ? Exactement comme avec le X4, une fois en mode Expert : il faut aller dans une direction puis rapidement dans la direction opposée pour déclencher une cabriole. Et ça fonctionne parfaitement avec le ProtoX, qui se rattrape dans un mouchoir de poche. A vous les acrobaties en intérieur sans risquer de ruiner le vase de belle-maman ni d’éborgner le vil caniche de la grand-mère.
Numéros complémentaires
L’appareil est-il capable de voler en extérieur ? Oui, cela ne pose aucun problème. Mais à deux conditions. La première, c’est qu’il n’y ait pas de vent. La tolérance aux bourrasques est faible : les 11,4 grammes ne peuvent pas résister longtemps, même avec les moteurs poussés à fond. La seconde, c’est de rester à proximité.
Non pas que la liaison radio lâche avec la distance, d’ailleurs nous avons réussi à le contrôler jusqu’à 50 mètres sans perte de liaison. Et nous n’avons pas essayé d’aller plus loin, car le Proto X est si petit qu’on ne le voit plus très bien à 20 mètres. A 40 mètres, impossible de distinguer encore l’avant de l’arrière. Il faut être prudent, car malgré sa taille micro, il vole très rapidement si vous le lui demandez ! Retrouver la bestiole tombée dans des herbes à une cinquantaine de mètres de distance, c’est un sacré challenge ! Peut-on envisager de placer une caméra sur l’appareil ? Non, à notre connaissance, aucune caméra petit format autonome (c’est-à-dire avec un enregistreur intégré) n’est suffisamment légère. Est-ce un jouet à placer dans les mains d’un enfant ? Certainement pas. Sa durée de vie ne dépasserait pas la minute. Non, le ProtoX est un engin si petit et si fragile qu’il est destiné aux pilotes confirmés. Un débutant peut s’en sortir, bien sûr, mais l’appareil n’est pas fait pour encaisser les coups à répétition d’un pilotage approximatif.
Mais alors, à qui s’adresse ce ProtoX ?
Aux pilotes confirmés, tout d’abord. Et surtout à ceux qui disposent déjà d’un X4 de Hubsan, puisque non seulement sa radiocommande est compatible, mais elle offre les fonctions de voltige en bonus ! L’appareil est idéal pour s’entraîner au coin du feu – pas trop près du feu – les jours où la météo n’est pas coopérante. Nous avons acheté la version ProtoX de Estes sur le site américain Tower Hobbies pour $40, soit environ 30 €. Attention, il faut compter les frais de ports en sus, ainsi que la douane (difficile d’y couper avec un envoi depuis les Etats-Unis). Mieux vaut attendre qu’il soit distribué en France, probablement sous la référence Hubsan Nano Q4 . Il est livré avec la radiocommande, le câble de charge USB, un manuel (en français !) et un jeu d’hélices de rechange.
Edit : notez que la radiocommande est uniquement disponible en mode 2 (gaz à gauche), et que rien n’est prévu pour la modifier…
Edit 2 : L’appareil est également disponible auprès de GearBest, pour moins de 26 € (hors port et taxes), en mode 1 et en mode 2, et plusieurs coloris !
Edit 3 : GearBest propose une réduction supplémentaire en entrant le code suivant lors d’une commande sur sa page : HBQ4
La vidéo
Quelques vols en intérieur, qui montrent que le comportement du ProtoX de Estes, également commercialisé sous le nom Hubsan Q4 Nano, est très semblable à celui des X4 de Hubsan. La radiocommande ne permet pas de faire des folies. Mais en utilisant celle du X4, on peut enclencher le mode Expert et réaliser des pirouettes, qui passent sans aucun souci dans un tout petit volume.

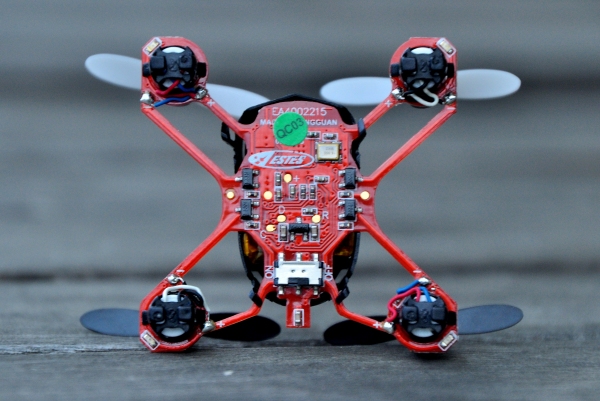

Des photos supplémentaires
Moi je le vois vraiment que pour une utilisation à l’intérieur, faut le voir la bête est si petite que loin on la voit plus. En plus dehors y a toujours du zef.
Dommage pour l’autonomie, vraiment trop court. Mais en BNF pour l’hiver vu ce qu’il pleut tout le temps depuis longtemps, même dans un pièce réduite ça peut le faire. En plus facile au transport.
Merci pour le test Fred 🙂
Arf, je n’avais pas vu que c’était le Hubsan X4 Nano sous une autre robe 🙂
Ha la vache! Je ne savais pas qu’il était si petit!
Le risque avec ce jouet c’est de voir mamie balancer un grand » pschiiiitt » d’anti-moustique en bougonnant.
Ou pire: la tapette à mouche!
Salut Fred,
dans ton article tu dis que la batterie est retirable grâce à au connecteur amovible.
Sur le site de TowerHobbies il dise que la batterie n’est pas amovible.
@+
Seb

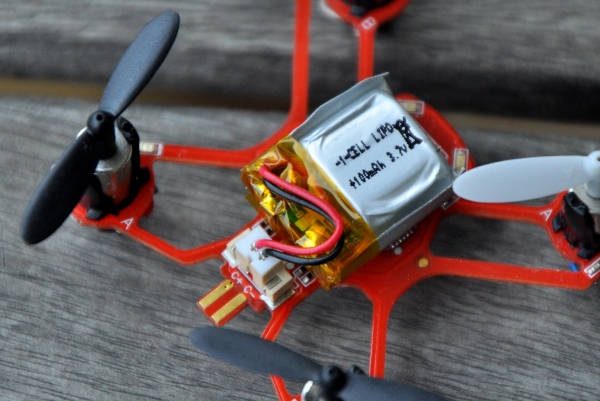

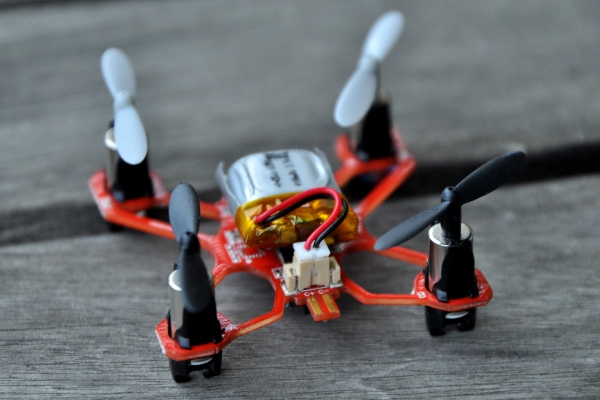

Je persiste et je signe, elle peut être retirée 🙂 Tu peux voir le connecteur sur les photos supplémentaires.
